Aus EABC80 wird ECH81

Der Versuch mit dem ESP32 ein moduliertes AM ZF Signal zu generieren war erfolgreich. Also ist der nächste Schritt eigentlich nur logisch und macht aus einem altem Röhrenradio ein wirklich einfach zu bedienendes Internet Radio.

Läutstärke einstellen ging ja von anfang an, kein Problem. Nur die Senderwahl war nur über eine SmartPhone App möglich. Da viele Leute praktisch nur einen Sender hören, spielt das keine grosse Rolle, da nach dem Einschalten immer die letzte Station gespielt wird.

Was aber, wenn man selber am Radio einen Sender einstellen will?

Die Stufe im Radio, die das macht, ist der Mischoszillator, der meistens so um die 450 - 470kHz höher schwingt als die Frequenz des Senders, den man hören möchte.

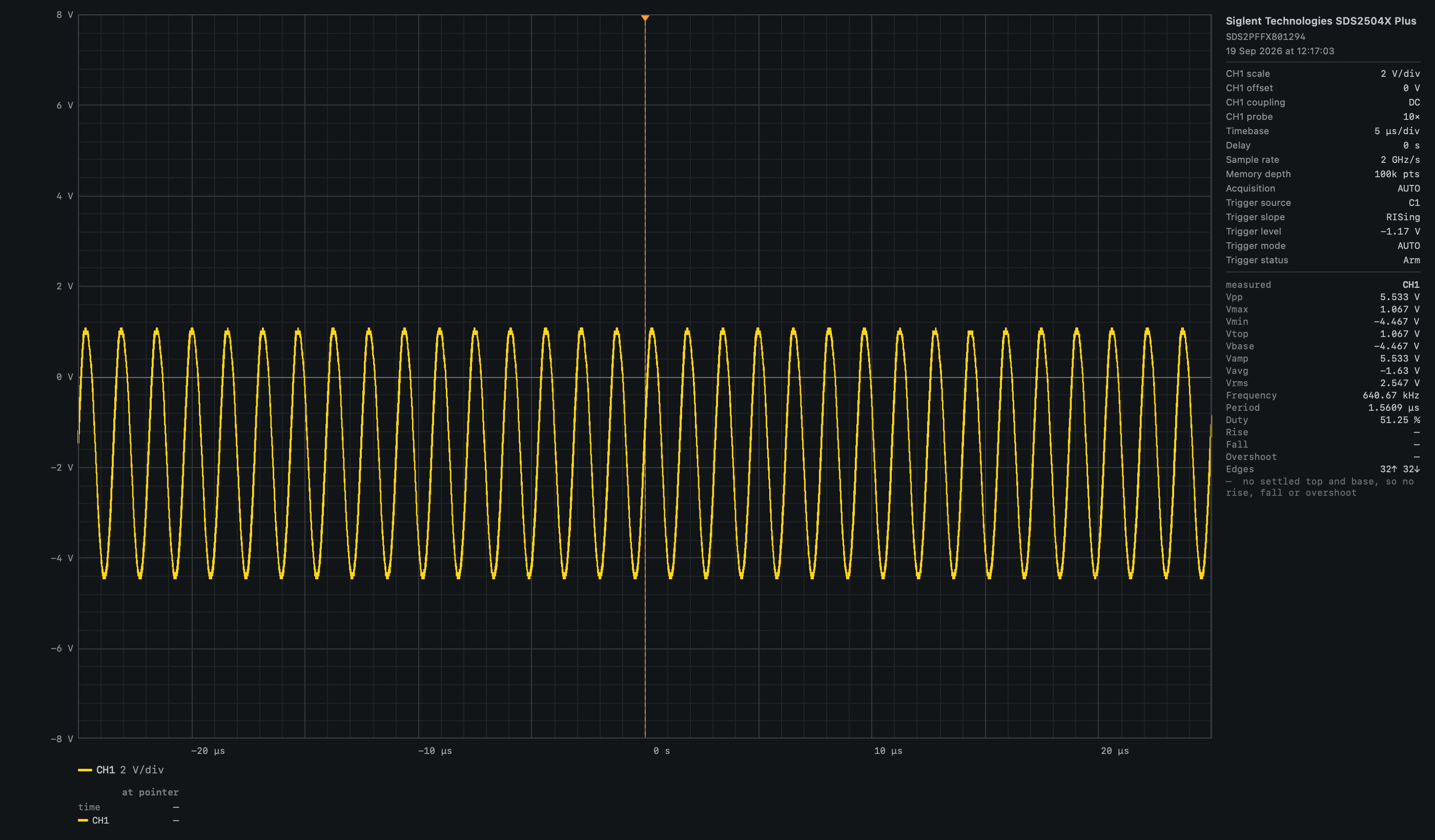

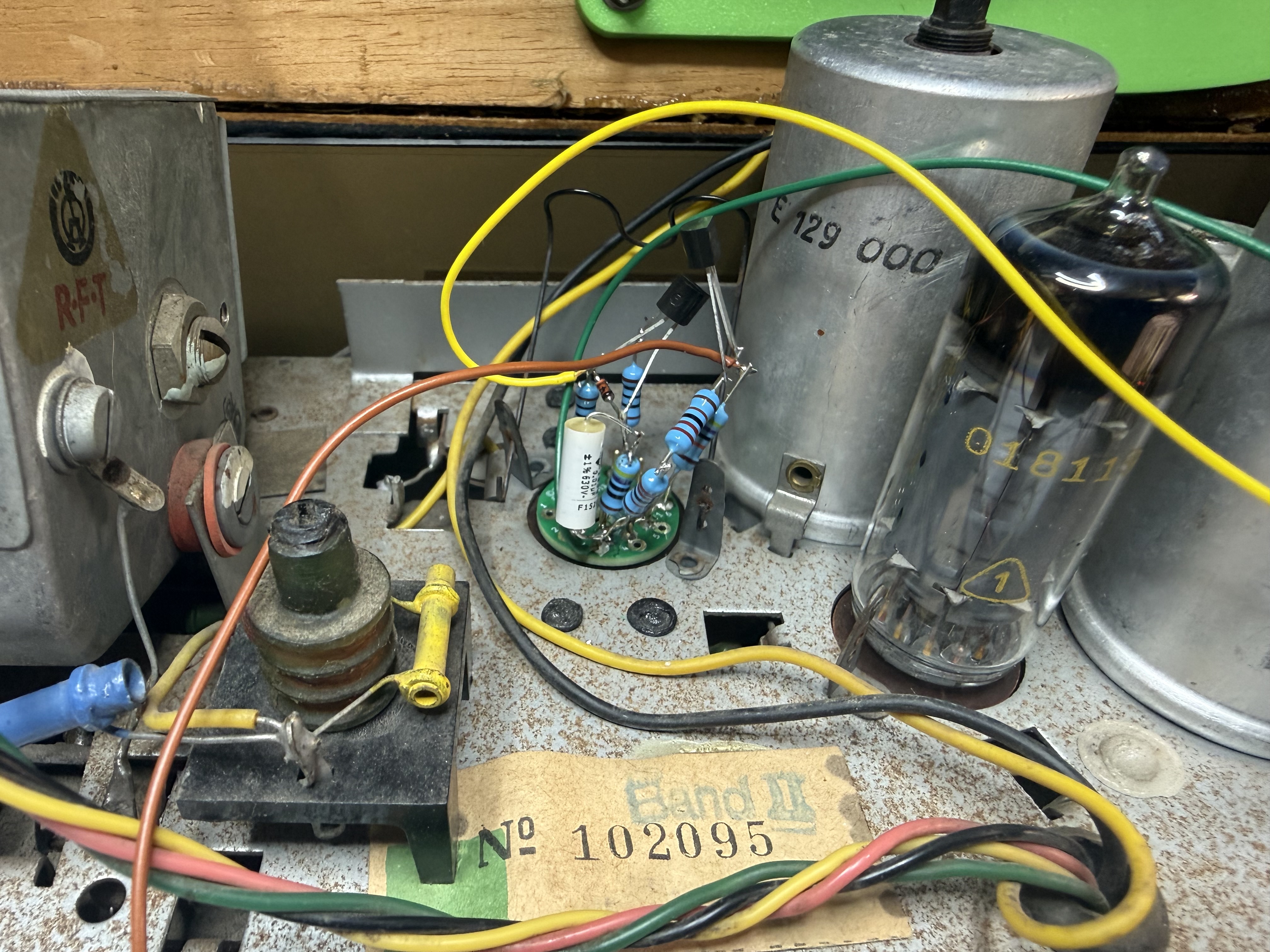

In meinem Fall ist das die ECH81 Röhre, also eine Triode und eine Heptode. Die Heptode mischt die Senderfrequenz mit der Mischerfrequenz, um die AM ZF zu erzeugen. Die Triode ist der eigentliche Mischoszillator. Und diese ersetzte ich heute mit einem Hochvolt Transistor. Und siehe da, er schwingt auch.

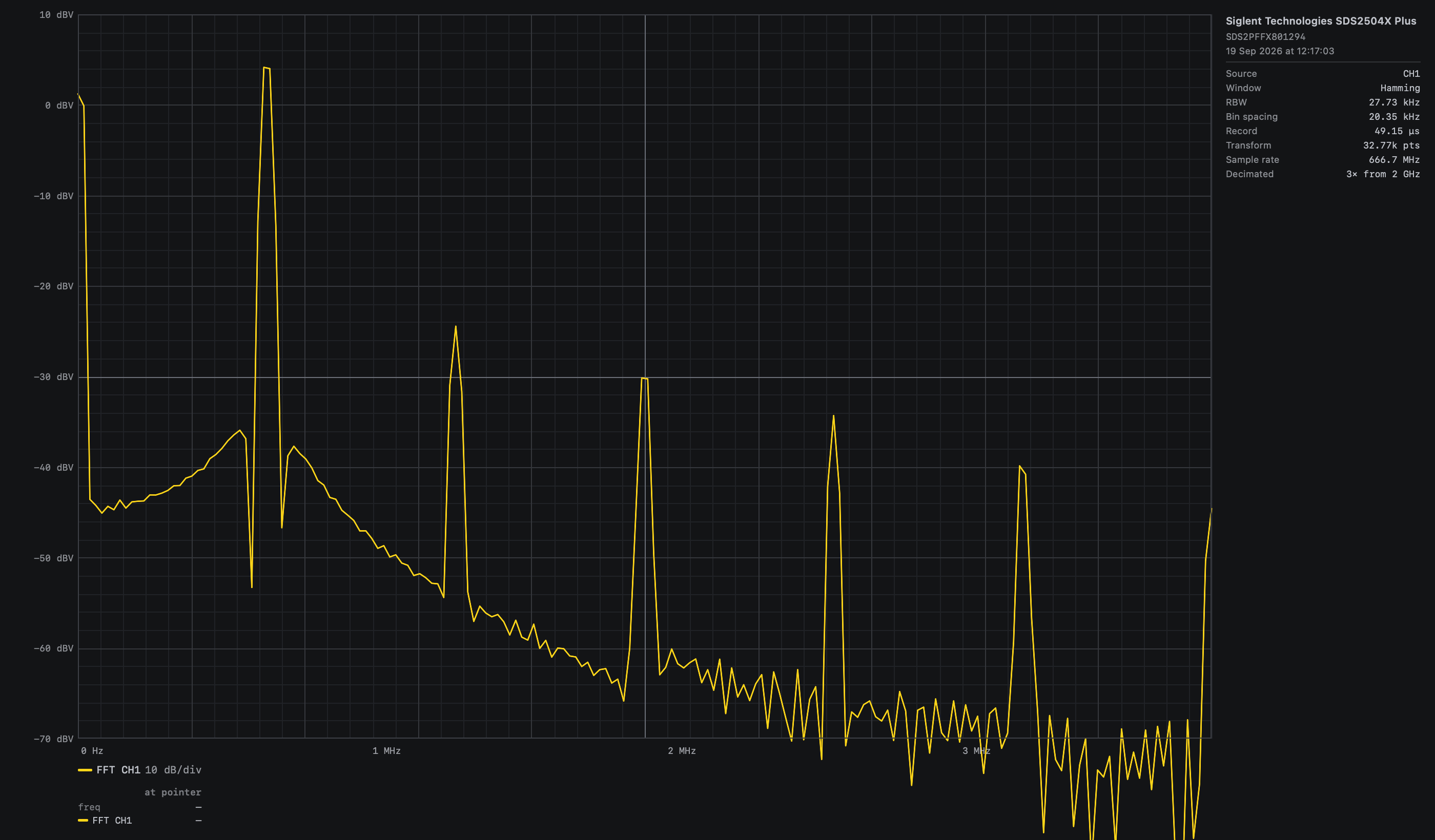

Und das Spektrum ist auch nicht schlecht:

Also was nun? Ganz einfach: Der ESP32 misst die eingestellte Frequenz, und wenn das Skalenrad gedreht wird und die Frequenz ungefähr mit einem gespeichertem Sender übereinstimmt, zum anderen Sender wechseln.

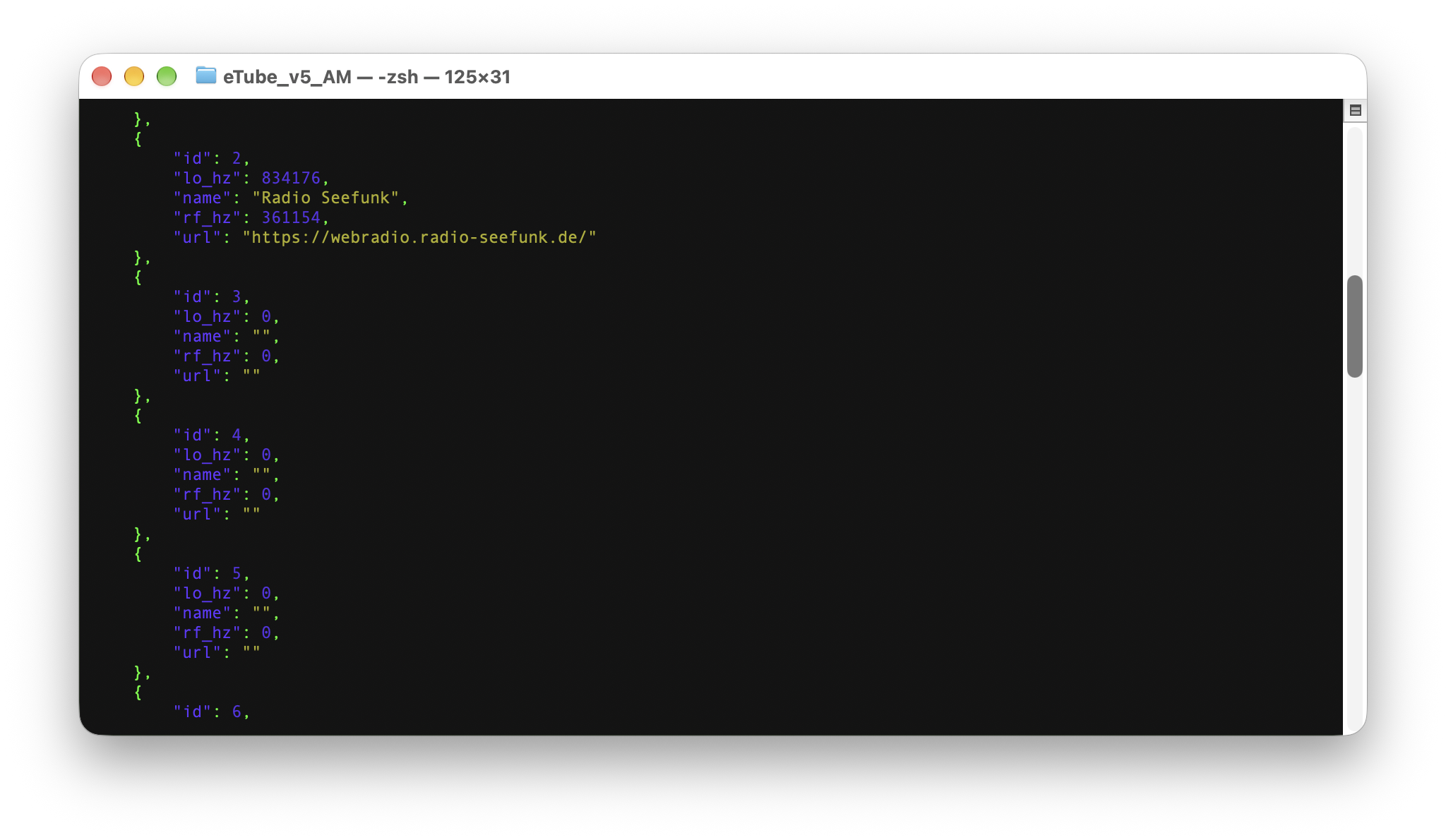

Bedeutet auch die Erweiterung der API des ESP32, um den Stationen auch noch die Frequenzen zuweisen zu können:

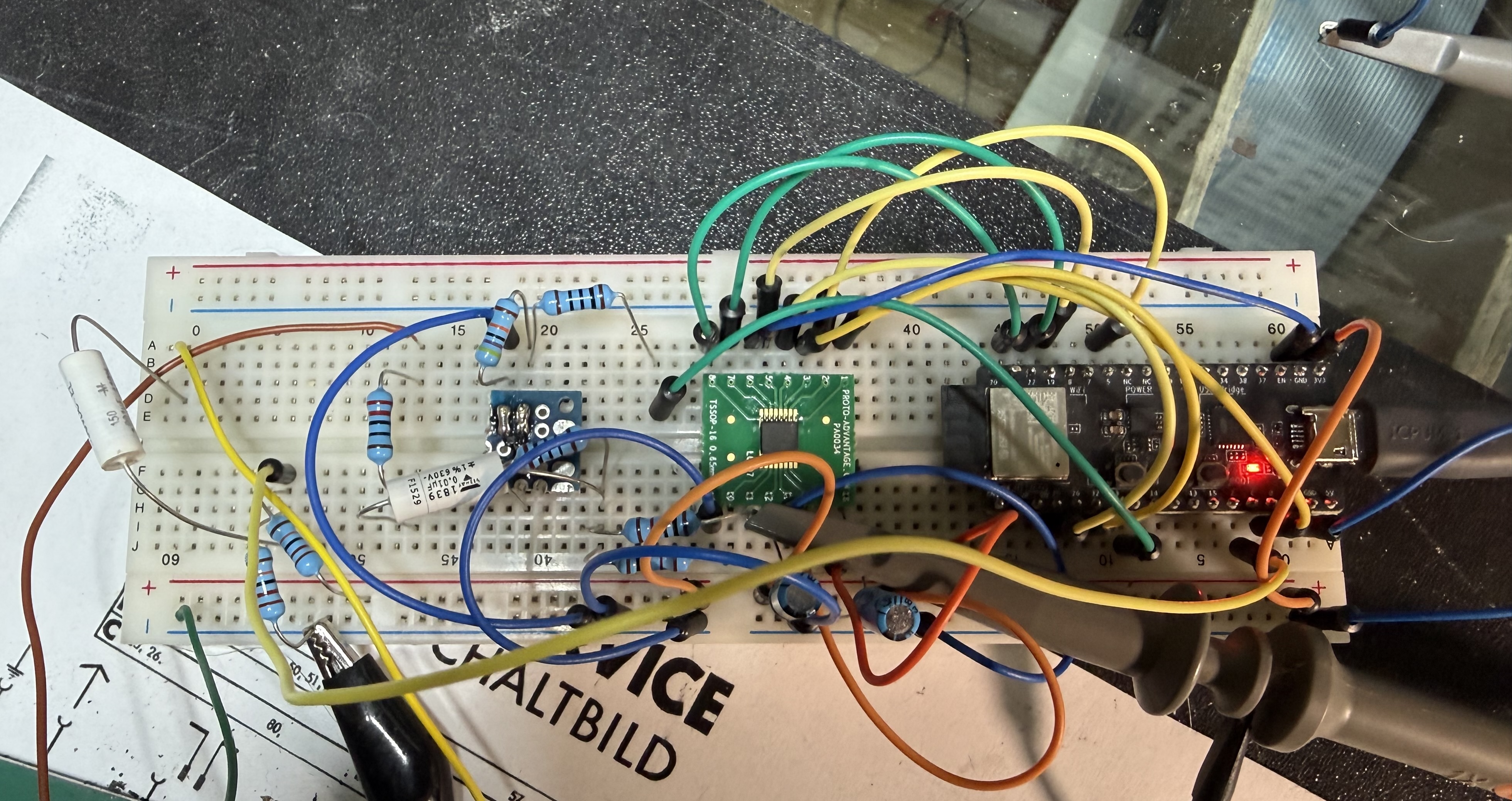

Heute ging es an das Testen des Heptode Ersatzes, ein wilder Aufbau. Die WiFi, Audio und AM Modulator Elektronik ist dabei noch auf einem Versuchsboard mit einem ESP32 Modul.

Und? Funktioniert wunderbar. Auch der Klang ist schon fast UKW Qualität.

An der Sendereinstellung wurde heir und da noch etwas gefeilt. Aber das beste ist, dass die EM84 weiterhin normal ihren Dienst tut und die Anzeige ausschlägt, sobald man sich mit der Skala einem vorprogrammierten Sender nähert. Auch wenn man wieder weiter dreht, klingt das Signal ab und klingt typisch nach Mittelwelle :-)

Das Video hier zeigt es:
