eTube goes AM
Heute geht es an die ersten Versuche, um der eTube ein ZF AM Signal zu entlocken.
Die Firmware wurde modifiziert, etliche Transistoren getestet, bis die Wahl auf einen BSS131 MOSFET fiel (Hatte keinen anderen MOSFET rumliegen ;o).

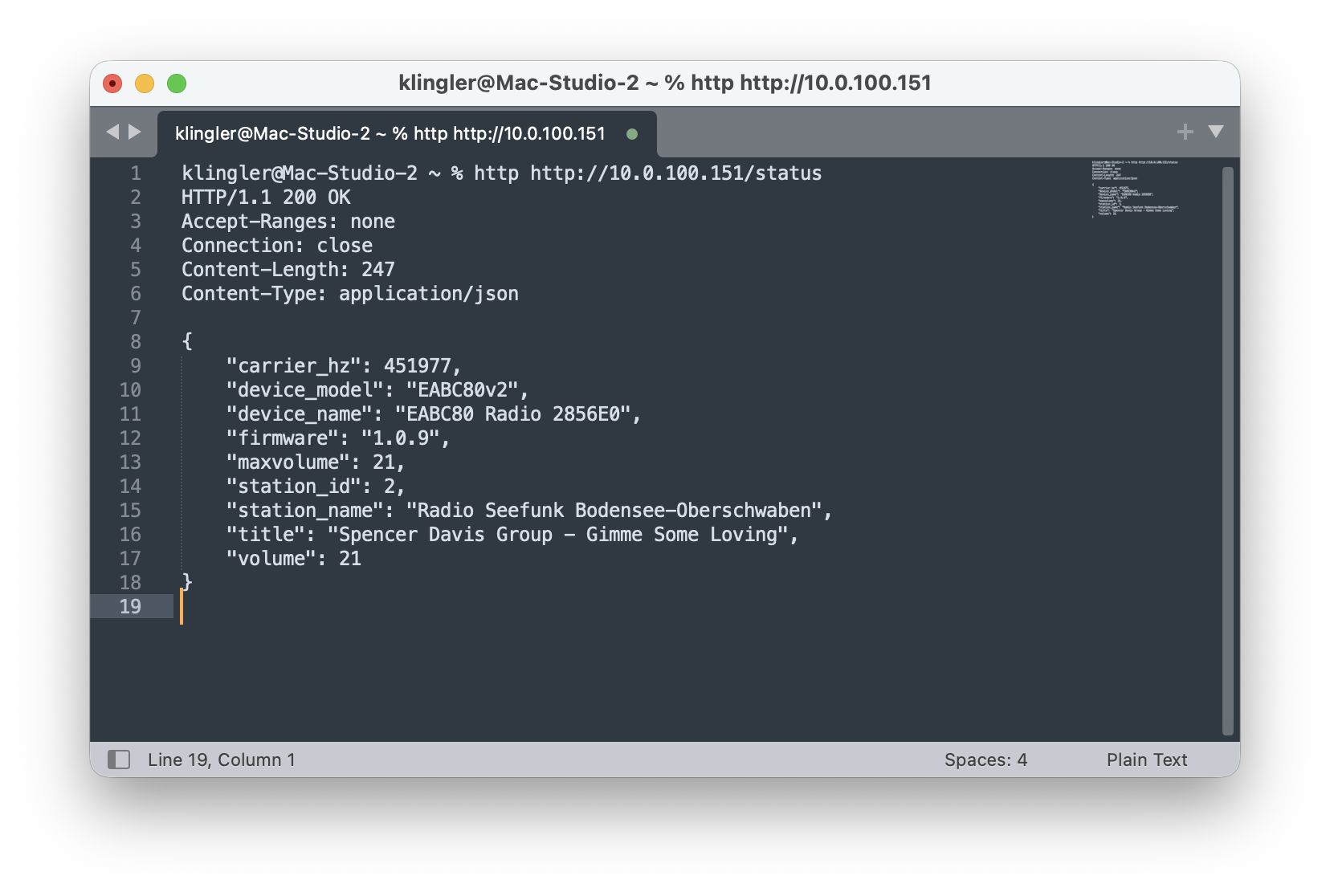

Die ZF Frequenz ist dabei programmierbar, und die HTTP API liefert nun auch die eingestellte Frequenz.

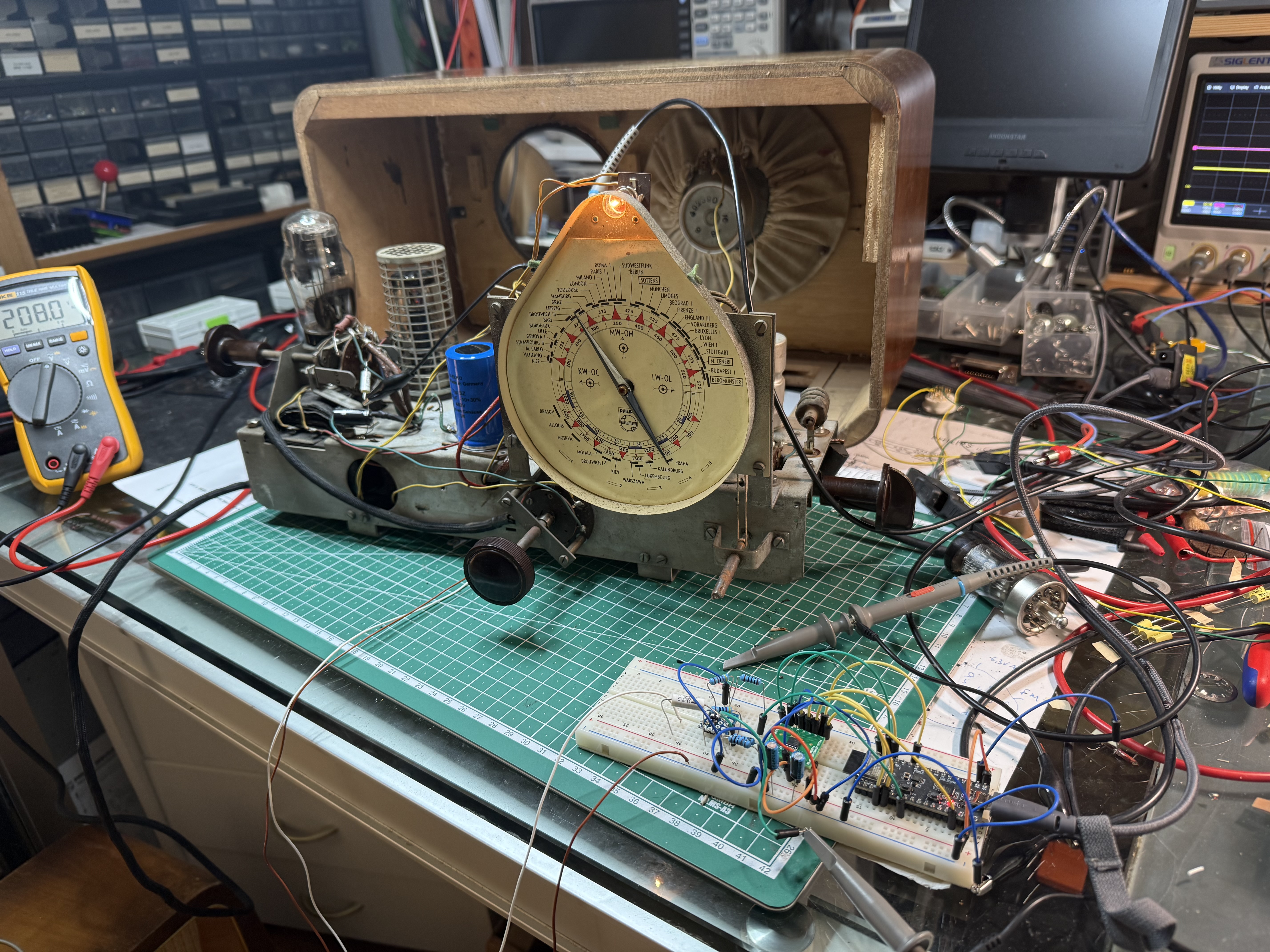

Das Signal sieht schon einmal vielversprechend aus. Jetzt muss es noch am Philips BCH375A getestet werden, und zwar wird das AM ZF Signal am Gitter 1 eingespeist.
Die erste ECH21 Röhre wird dabei ausgesteckt, damit sie nicht ihr eigenes ZF Signal erzeugt und so den Test stört.
Resultat
Es klingt :-)
Und die Klangqualität ist erstaunlich gut. Eigentlich nicht verwunderlich, da das ZF Signal lokal generiert wird.
Nächster Schritt
Der nächste Schritt ist nun die 2. ECH21 Röhre zu ersetzen. Diese dient als ZF sowie auch als Audioverstärker. Somit ist ein zusätzlicher MOSFET nötig, um die Heptode zu ersetzen.
Insgesamt mit dem ZF Modulator also drei MOSFETs. Aber die Leiterplatte kann man ja ganz einfach ein bisschen grösser machen. Muss sowie neu gemacht werden, damit die Firmware automatisch den eingesetzten Adaptersockel erkennen und somit die richtigen Funktionen aktivieren kann.
