Neues ECH81 Layout

By

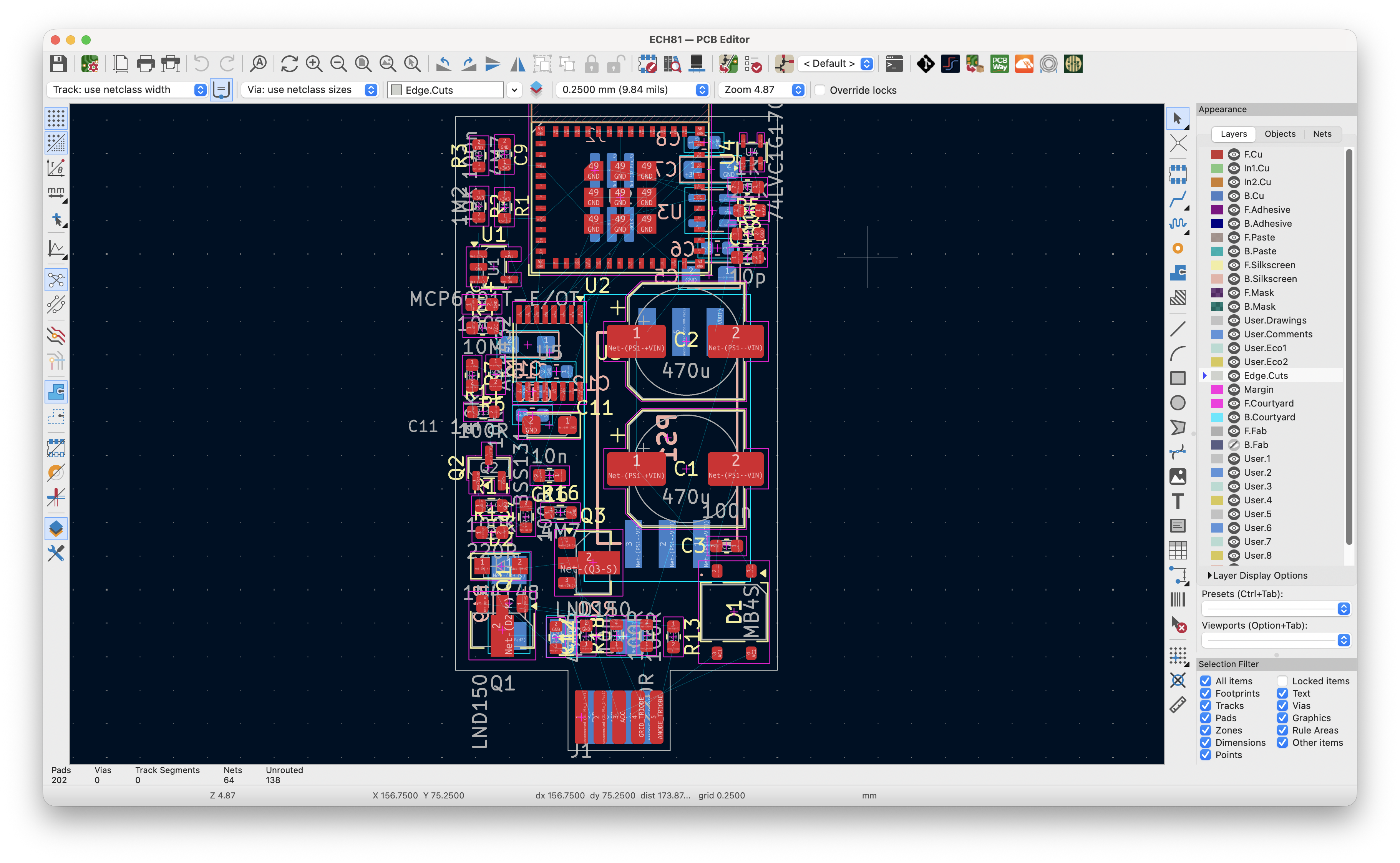

Endlich mit dem neuem PCB Layout für ECH81 angefangen. Das Design sollte dann auch für ECH21 und 6BE6 Röhren passen, jeweils aber mit unterschiedlcihen Röhrensockel Adapterplatinen.

Ich hoffe, dass ich morgen die ersten Prototypen bestellen kann und rechtzeitig zu meinen Ferien Mitte Oktober ankommen mit den SMD Schablonen.

Die Leiterplatte wird ein bisschen grösser ausfallen als die für EABC80. Kein Wunder, sind auch einige Bauteile dazu gekomenn (o;

Vorreservationen können hier beantragt werden:

https://shop.klingler.net/10082

Bestellt

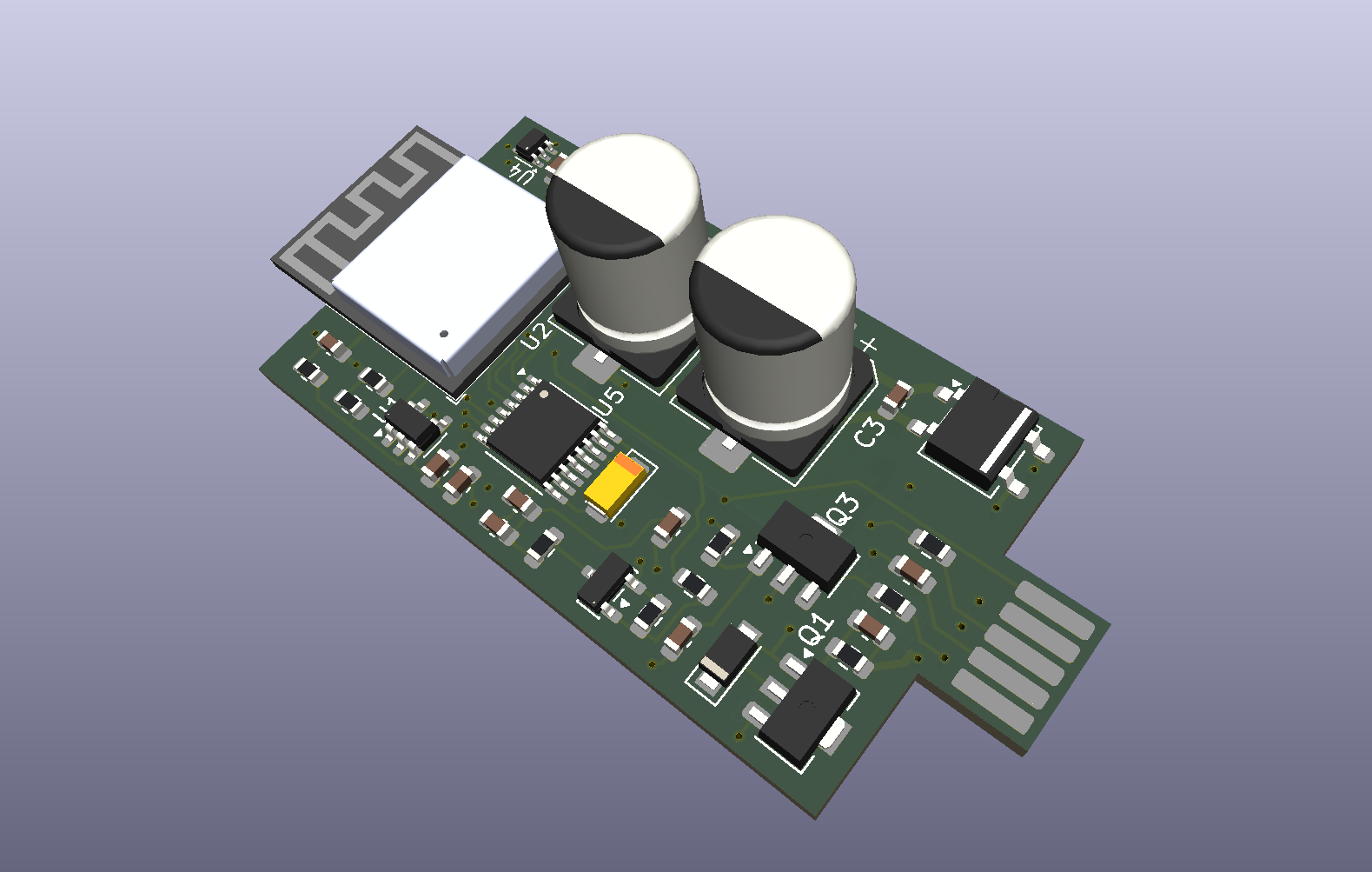

5 Leiterplatten inklusive SMD Schablonen wurden soeben bestellt:

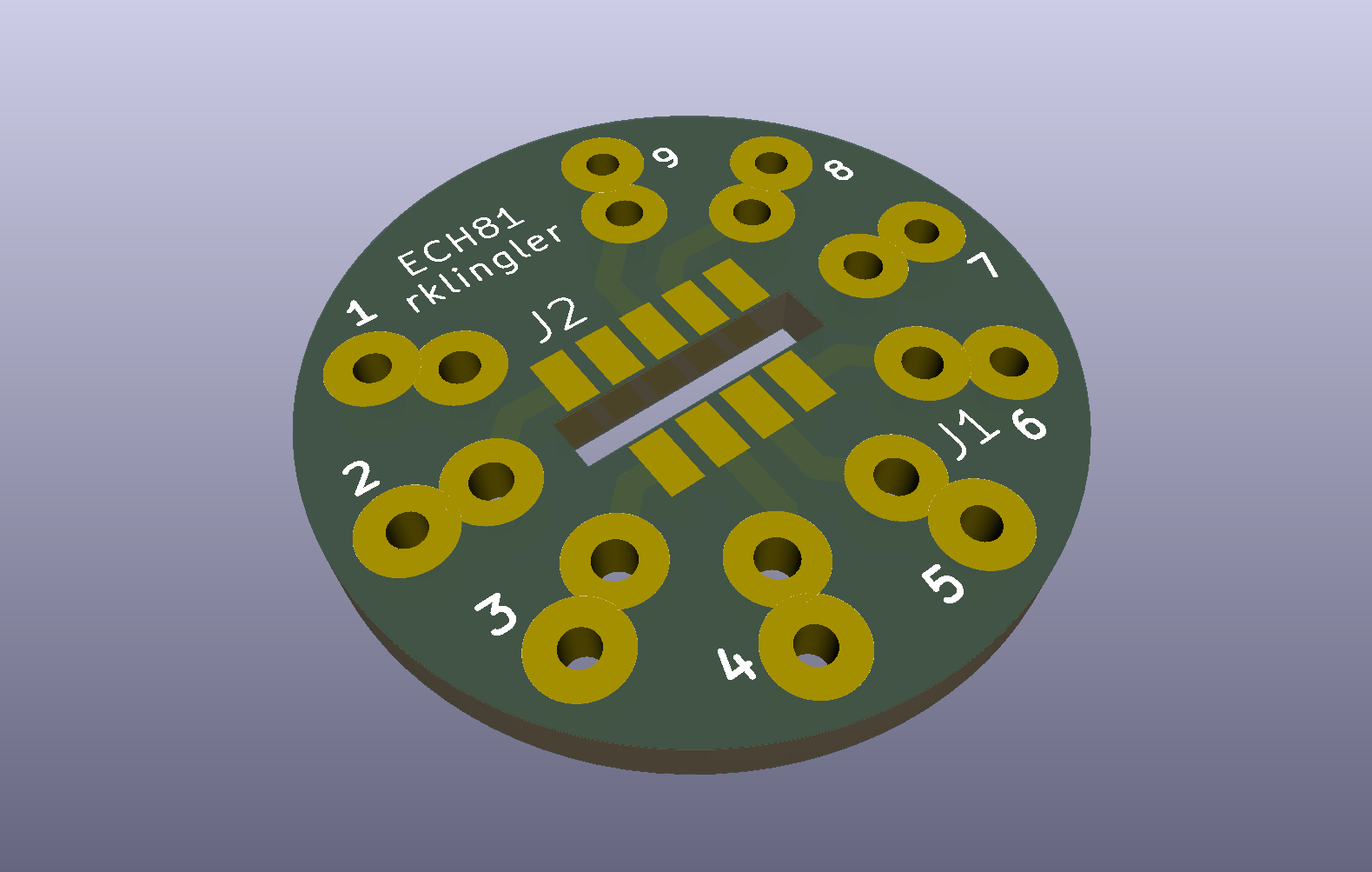

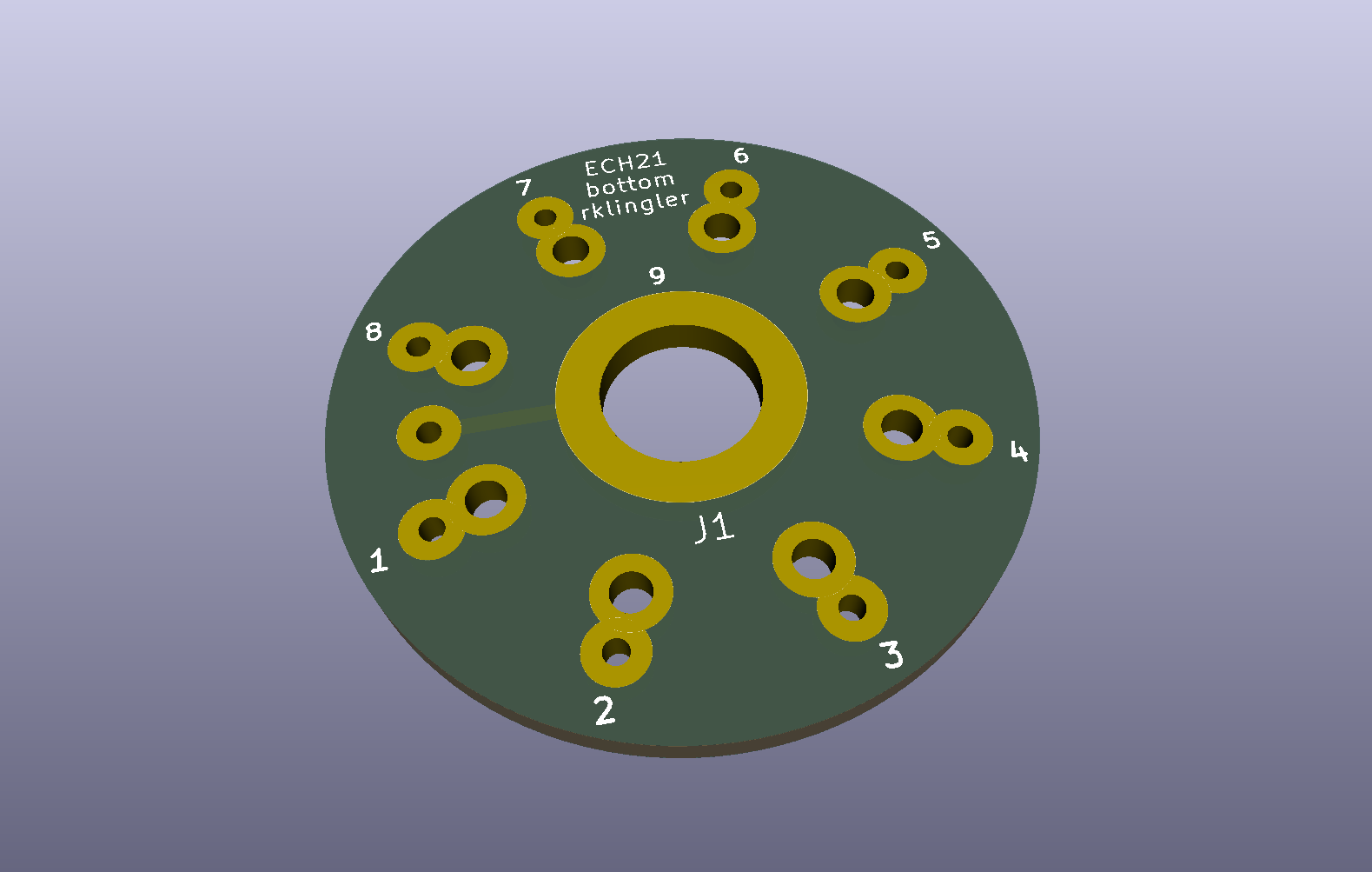

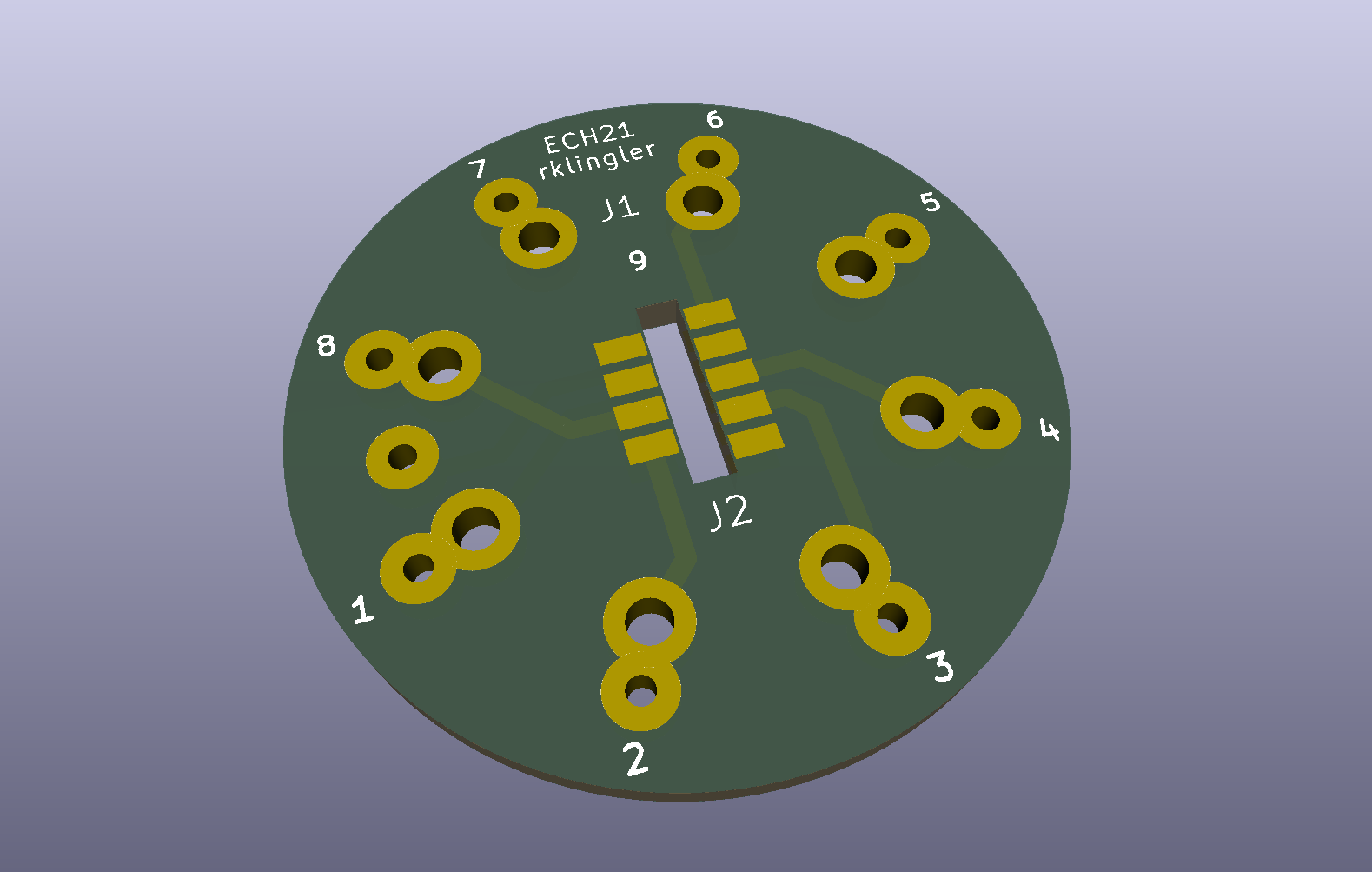

Auch noch die Röhrensockeladapter für ECH81 und ECH21:
